N型雙面玻光伏組件-JAM72D40 MB

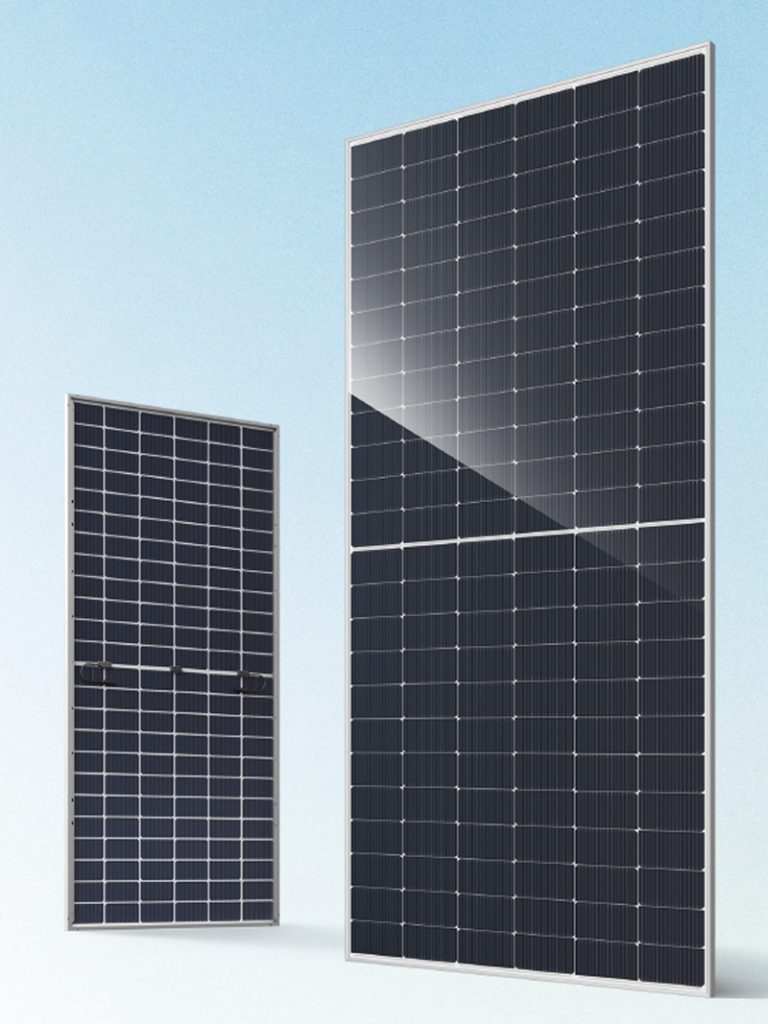

module ja 72d40

JAM72D40 MB n型雙面雙玻光伏組件

獲得更多陽光 610 w

更好的電池
‧多主柵半片技術
‧高達26%電池轉換效率

更可靠的組件
‧更出色的發電能力
‧更低的LID衰減
‧更優異的弱光響應
‧優異的溫度係數特性

全面的產品及體系認證
‧IEC 61215, IEC 61730
‧ISO 9001: 2015 質量管理體系
‧ISO 14001: 2015 環境管理體系
‧ISO 45001: 2018 職業健康安全管理體系
‧IEC 62941: 2019 地面用光伏組件 光伏組件製造質量體系

機械參數

尚有資料，請向右滑動

電池類型 單晶
組件重量 31.8kg
組件尺寸 2278±2mm×1134±2mm×30±1mm
線纜截面積 4mm2(IEC), 12 AWG(UL)
電池片數量 144(6×24)
接線盒 IP68, 3個二極管
連接器 QC 4.10-351/ MC4-EVO2
線纜長度（包含連接器) 300mm(+)/400mm(-)
1300mm(+)/1300mm(-)
正面玻璃/背面玻璃 2.0mm/2.0mm
包裝信息 36塊/托，720塊/40HQ 集裝箱

注：邊框顔色及線纜長度可按需定制

電性能參數（STC）

尚有資料，請向右滑動

型號 JAM72D40-585/MB JAM72D40-590/MB JAM72D40-595/MB JAM72D40-600/MB JAM72D40-605/MB JAM72D40-610/MB
最大功率(Pmax)[W] 585 590 595 600 605 610
開路電壓(Voc)[V] 52.16 52.37 52.58 51.79 53 53.75
最大功率點的工作電壓(Vmp)[V] 44.22 44.37 44.64 44.85 45.05 45.26
短路電流(Isc)[A] 13.89 13.94 13.99 14.04 14.09 14.14
最大功率點的工作電流(Imp)[A] 13.23 13.28 13.33 13.38 13.43 13.38
組件效率[%] 22.6 22.8 23 23.2 23.4 23.6
功率公差 0~+3%
短路電流溫度係數(α_Isc) +0.045%/°C
開路電壓溫度係數(β_Voc) -0.250%/°C
最大功率溫度係數(γ_Pmp) -0.290%/°C
標準測試條件(STC) 輻照度1000W/m2，電池溫度25°C，光譜AM 1.5G

注：在該產品目錄中的電性能參數并不單指一塊組件，也并不是合約中承諾内容。電性參數只用做不同組件類型閒比較之用。

光輻照强度比為10%條件下的電性能參數

尚有資料，請向右滑動

型號 JAM72D40-585/MB JAM72D40-590/MB JAM72D40-595/MB JAM72D40-600/MB JAM72D40-605/MB JAM72D40-610/MB
最大功率（Pmax）[W] 632 637 643 648 653 659
開路電壓（Voc）[V] 52.16 52.37 52.58 52.79 53 53.75
最大功率點的工作電壓（Vmp）[V] 44.22 44.43 44.64 44.85 45.05 45.26
短路電流（Isc）[A] 15 15.06 15.11 15.16 15.22 15.27
最大功率點的工作電流（Imp）[A] 14.29 14.34 14.4 14.45 14.5 14.56
輻照强度比（背面/正面） 10%

Nextracker安裝方式的最大靜載需要參考晶澳和Nextracker匹配性聲明函。

應用條件

尚有資料，請向右滑動

最大系統電壓 1500V DC
工作溫度 -40℃~+85℃
最大保險絲額定電流 30A
最大靜態負載，正面* 5400Pa(112 lb/ft²)
最大靜態負載，背面* 2400Pa(50 lb/ft²)
額定電池工作溫度 45±2℃
背面率** 80%±10%
安全等級 Class Ⅱ
防火性能 UL Type 29/Class C
